Chi tiết mặt cắt và Cách làm cửa nhôm xingfa hệ 55 mở trượt [New]

Chi tiết mặt cắt, cấu tạo cửa nhôm xingfa mở trượt hệ 55 và công thức cắt nhôm xingfa hệ 55 mở trượt, được vietphapgroup chia sẻ toàn bộ trong bài viết dưới đây.

Nội dung

Chi tiết mặt cắt nhôm xingfa hệ 55 mở trượt
Bản vẽ cấu tạo cửa trượt và công thức cắt nhôm xingfa hệ 55 mở trượt

Chi tiết mặt cắt nhôm xingfa hệ 55 mở trượt

Sau đây chúng tôi sẽ cung cấp toàn bộ mặt cắt nhôm xingfa mở trượt hệ 55 đang được cung cấp trên thị trường hiện nay.

Cách làm cửa nhôm xingfa hệ 55

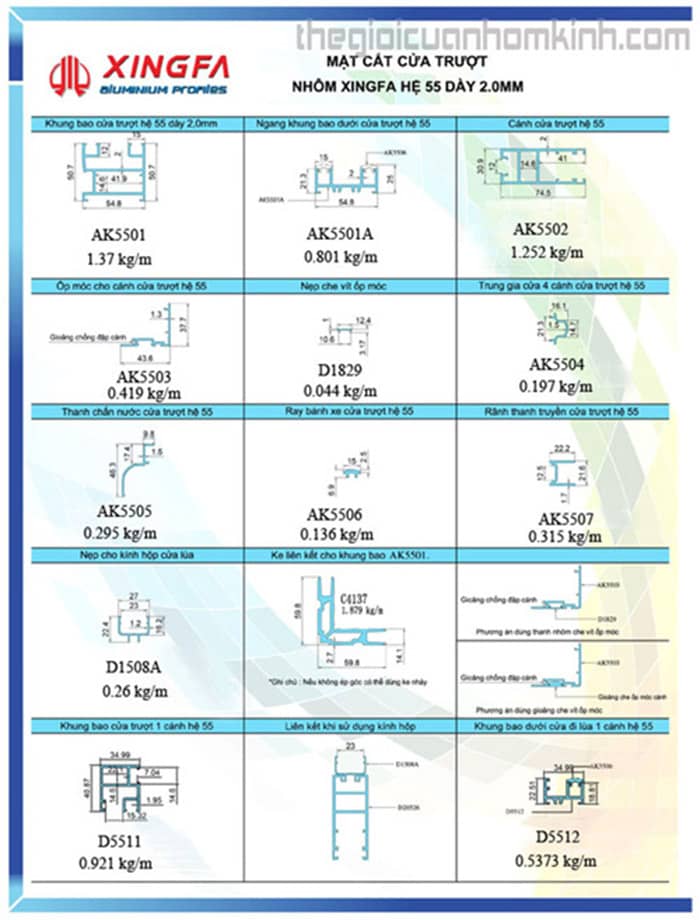

Mặt cắt cửa trượt nhôm xingfa hệ 55 dày 2 ly

Cach-lam-cua-nhom-xingfa-mo-truot2

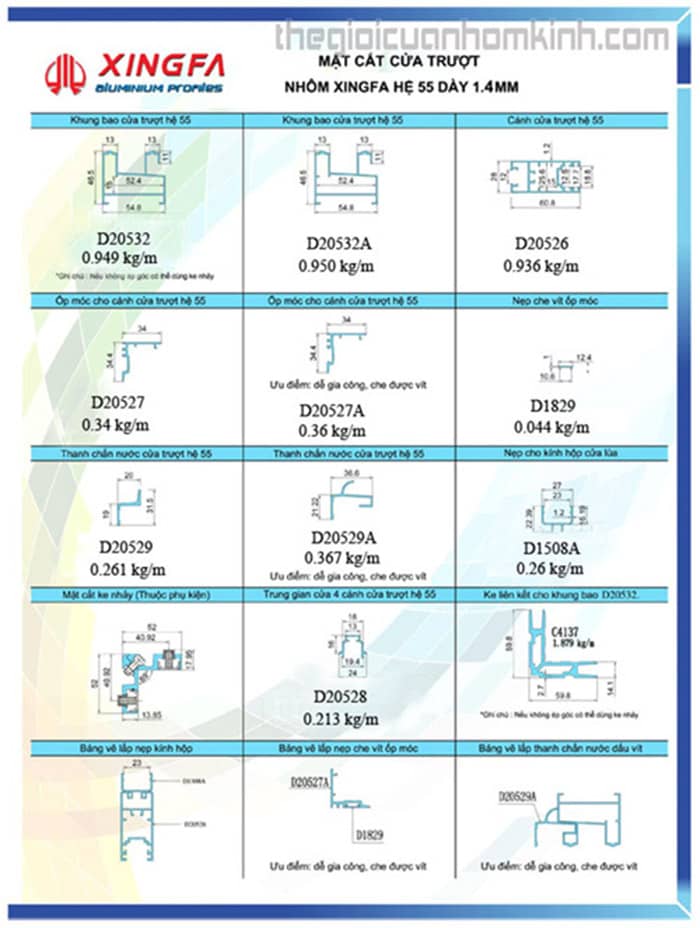

Mặt cắt cửa trượt nhôm xingfa hệ 55 dày 1.4 ly

Bản vẽ cấu tạo cửa trượt và công thức cắt nhôm xingfa hệ 55 mở trượt

Bảng công thức dưới đây được quy ước như sau:

W: chiều rộng cửa

H: chiều cao cửa

45⁰ / 90⁰: góc cắt nhôm vát 45 độ hoặc thẳng 90 độ

Trong các bảng công thức cắt nhôm dưới đây chúng tôi đều cung cấp bản vẽ cấu tạo cửa để các bạn dễ hiểu hơn.

Công thức cắt và cách làm nhôm xingfa hệ 63 mở xếp trượt

Công thức cắt cửa đi mở trượt 2 cánh nhôm xingfa hệ 55:

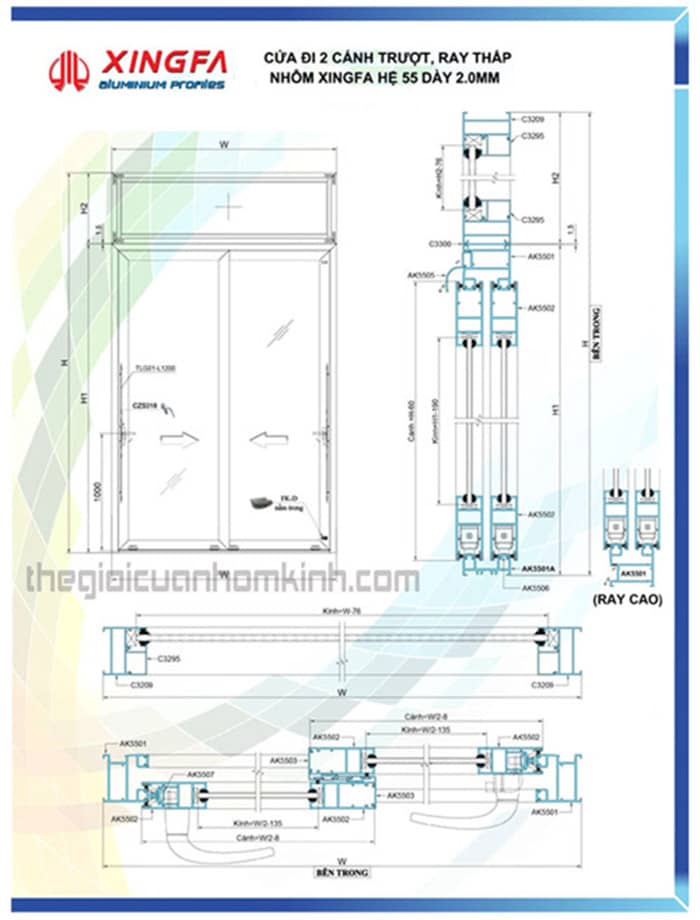

Cấu tạo cửa đi 2 cánh mở trượt nhôm xingfa hệ 55

Bảng công thức cắt nhôm

CỬA ĐI MỞ TRƯỢT 2 CÁNH HỆ 55 (Ray thấp + Ray cao)
Mã nhôm	Tên thanh nhôm	Số lượng	Góc cắt	Công thức cắt (ray thấp)	Công thức cắt (ray cao)	Hình ảnh
AK5501	Ngang khung bao trên	1	45⁰	W	W
AK5501A; (AK5501)	Ngang khung bao dưới ray thấp (khung ray cao)	1	90⁰; (45⁰)	W – 50	W
AK5501	Đố đứng khung bao	2	45⁰/90⁰; (45⁰)	H	H
AK5502	Ngang cánh cửa	4	45⁰	W/2 – 8	W/2 – 8
AK5502	Đố đứng cánh	4	45⁰	H – 60	H – 88
AK5506	Thanh ray cửa	2	90⁰	W – 102	W – 102
D5503	Thanh tạo móc	2	90⁰	H – 60	H – 88
D1829	Nẹp che vít khung ngang trên	2	90⁰	W – 102	W – 102
D1829	Nẹp che vít thanh móc	2	90⁰	H – 60	H – 88
D1829	Nẹp che vít khung bao đứng	4	90⁰	H – 76	H – 102
AK5505	Thanh chắn nước cửa trượt	1	90⁰	W	W

Trường hợp cửa đi bạn dùng cây ngang khung bao dưới là khung thấp (AK5501A) thì bạn áp dụng công thức cắt nhôm ray thấp.

Trường hợp cửa đi bạn dùng cây ngang khung bao dưới là khung cao (AK5501) thì bạn áp dụng công thức cắt nhôm ray cao.

Công thức cắt cửa đi mở trượt 4 cánh nhôm xingfa hệ 55:

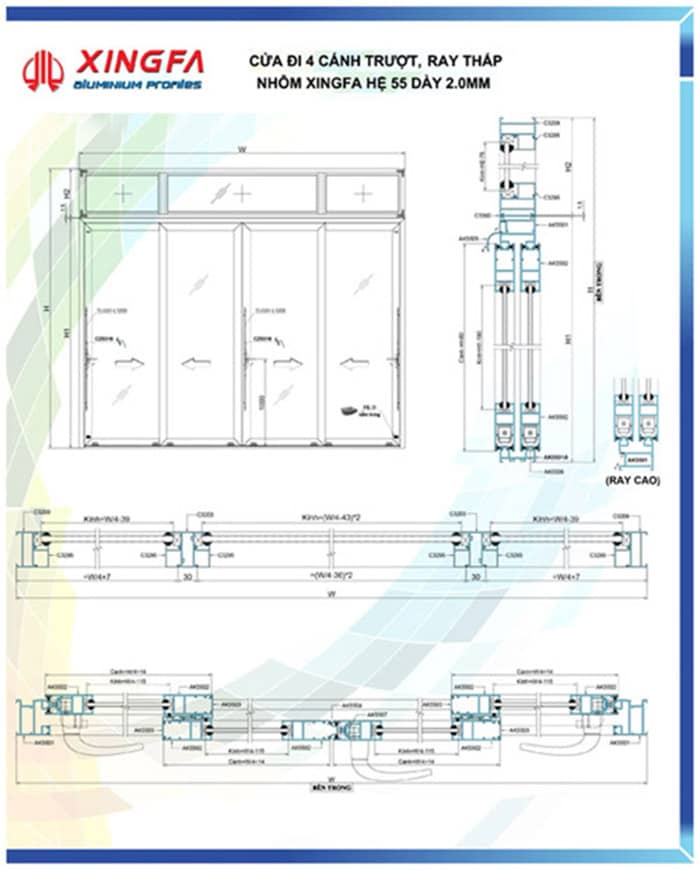

Bản vẽ kết cấu cửa đi mở trượt 4 cánh hệ 55

CỬA ĐI MỞ TRƯỢT 4 CÁNH HỆ 55 (Ray thấp + Ray cao)
Mã nhôm	Tên thanh nhôm	Số lượng	Góc cắt	Công thức cắt (ray thấp)	Công thức cắt (ray cao)	Hình ảnh
AK5501	Ngang khung bao trên	1	45⁰	W	W
AK5501A; (AK5501)	Ngang khung bao dưới ray thấp (khung ray cao)	1	90⁰; (45⁰)	W – 50	W
AK5501	Đố đứng khung bao	2	45⁰/90⁰; (45⁰)	H	H
AK5502	Ngang cánh cửa	8	45⁰	W/4 + 14	W/4 + 14
AK5502	Đố đứng cánh	8	45⁰	H – 60	H – 88
AK5506	Thanh ray cửa	2	90⁰	W – 102	W – 102
AK5503	Thanh tạo móc	4	90⁰	H – 60	H – 88
D1829	Nẹp che vít khung ngang trên	2	90⁰	W – 102	W – 102
D1829	Nẹp che vít thanh móc	4	90⁰	H – 60	H – 88
D1829	Nẹp che vít khung bao đứng	4	90⁰	H – 76	H – 102
AK5505	Thanh chắn nước cửa trượt	1	90⁰	W	W
AK5504	Ốp đối đầu cửa 4 cánh	1	90⁰	H – 60	H – 88

Trường hợp cửa đi bạn dùng cây ngang khung bao dưới là khung thấp (AK5501A) thì bạn áp dụng công thức cắt nhôm ray thấp.

Trường hợp cửa đi bạn dùng cây ngang khung bao dưới là khung cao (AK5501) thì bạn áp dụng công thức cắt nhôm ray cao.

Công thức cắt cửa sổ mở trượt hệ 55 xingfa:

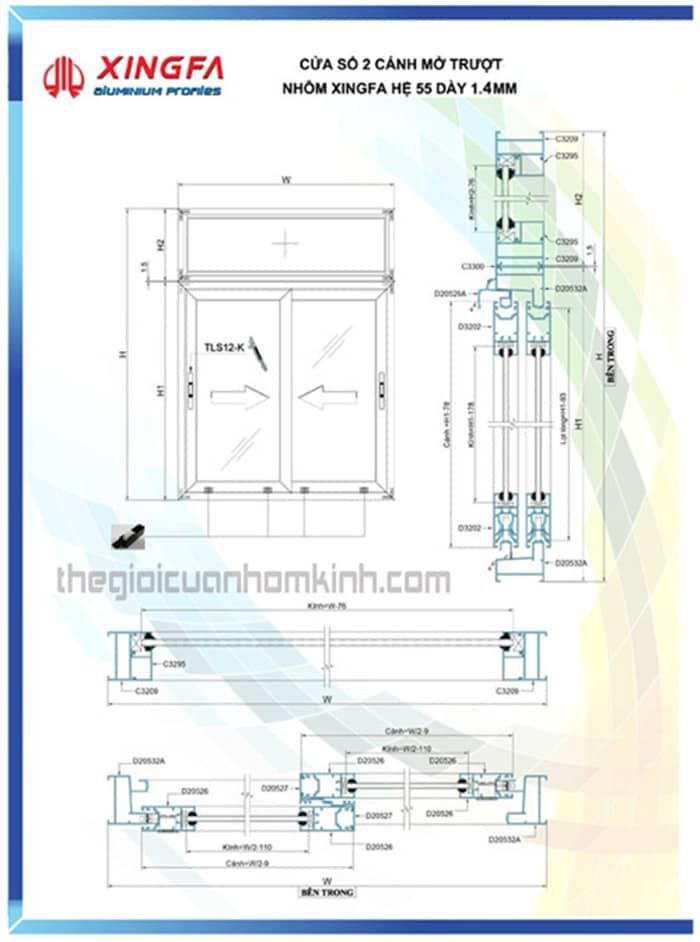

Cách làm nhôm xingfa hệ 55 mở trượt 2 cánh

Bản vẽ cấu tạo cửa sổ 2 cánh mở trượt nhôm xingfa hệ 55

Bảng công thức cắt nhôm

CỬA SỔ MỞ TRƯỢT 2 CÁNH NHÔM XINGFA HỆ 55
Mã nhôm	Tên thanh nhôm	Số lượng	Góc cắt	Công thức cắt	Hình ảnh
D20532A	Ngang khung bao	2	45⁰	W
D20532A	Đố đứng khung bao	2	45⁰	H
D20526	Ngang cánh cửa	4	45⁰	W/2 – 9
D20526	Đố đứng cánh	4	45⁰	H – 78
D20527	Thanh tạo móc	2	90⁰	H – 78
D20529	Thanh chắn nước cửa trượt	1	90⁰	W

Công thức cắt cửa sổ mở trượt 4 cánh hệ 55 xingfa:

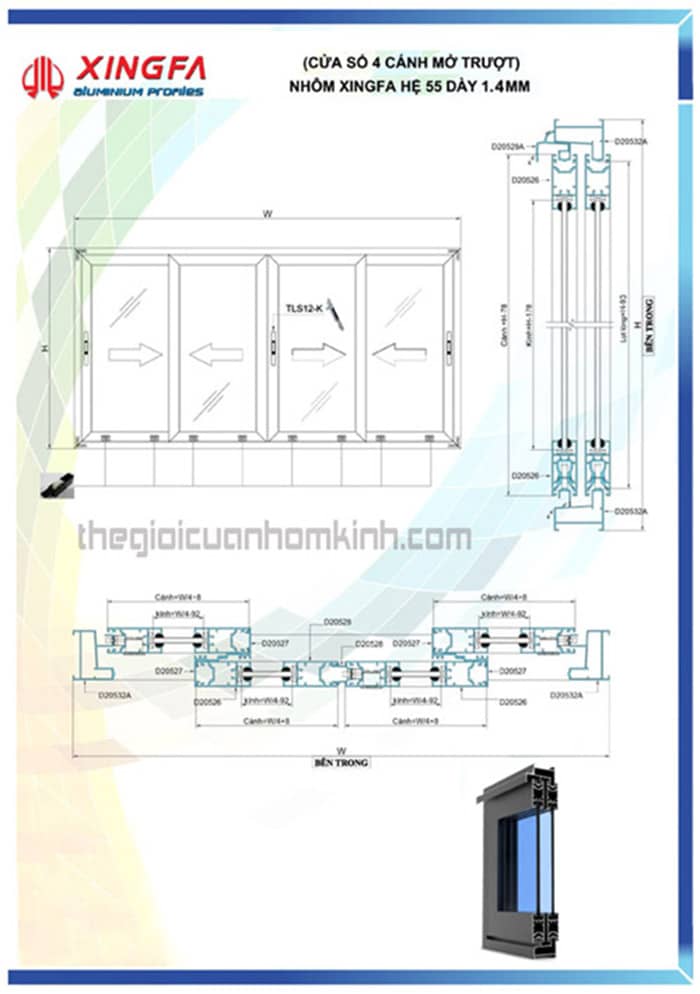

Cấu tạo cửa sổ 4 cánh mở trượt nhôm xingfa hệ 55

Bảng công thức cắt nhôm

CỬA SỔ MỞ TRƯỢT 4 CÁNH NHÔM XINGFA HỆ 55
Mã nhôm	Tên thanh nhôm	Số lượng	Góc cắt	Công thức cắt	Hình ảnh
D20532A	Ngang khung bao	2	45⁰	W
D20532A	Đố đứng khung bao	2	45⁰	H
D20526	Ngang cánh cửa	8	45⁰	H – 78
D20526	Đố đứng cánh	8	45⁰	W/4 + 8
D20527	Thanh tạo móc	4	90⁰	W – 78
D20528	Ốp đối đầu cửa 4 cánh	2	90⁰	W – 78
D20529	Thanh chắn nước cửa trượt	1	90⁰	W

Trên đây là toàn bộ mặt cắt, cấu tạo cửa nhôm xingfa hệ 55 mở trượt và toàn bộ công thức cắt nhôm xingfa hệ 55 mở trượt (hệ cải tiến mới) đã được chúng tôi chia sẻ tận tình. Các bạn cũng đừng quên xem thêm các bài viết dưới đây để hiểu hơn bản chất của nhôm xingfa hệ 55 mở trượt này nhé.
