Chi tiết catalog bản vẽ mặt cắt nhôm Wisdom nhập khẩu cao cấp

Bạn đang muốn xem catalog mặt cắt nhôm wisdom nhập khẩu để hiểu hơn về sản phẩm. Sau đây chúng tôi sẽ cung cấp tới bạn chi tiết mặt cắt và bản vẽ cấu tạo cửa nhôm wisdom nhập khẩu.

Mặt cắt nhôm Wisdom nhập khẩu

Nhôm Wisdom được sử dụng phổ biến tại thị trường Việt Nam với 6 hệ sau: Hệ WD45; WD55; WD55.plus; WD80; WD93 và hệ WD120. Dưới đây là toàn bộ mặt cắt và bản vẽ cấu tạo cửa nhôm wisdom nhập khẩu cao cấp.

Mặt cắt nhôm wisdom hệ WD45

Nhôm wisdom hệ WD45 chuyên được dùng để lắp cho cửa sổ mở quay, mở hất và cửa đi mở quay.

Mặt cắt nhôm wisdom hệ WD45 mở quay

Bản vẽ kết cấu cửa đi mở quay hệ WD45

Mặt cắt nhôm Wisdom hệ WD55

Nhôm Wisdom hệ WD55 được chia ra làm nhiều thanh nhôm có mặt cắt khác nhau. Hệ này có thể dùng cho cửa đi mở quay, mở trượt và cửa sổ mở quay, mở hất và mở trượt.

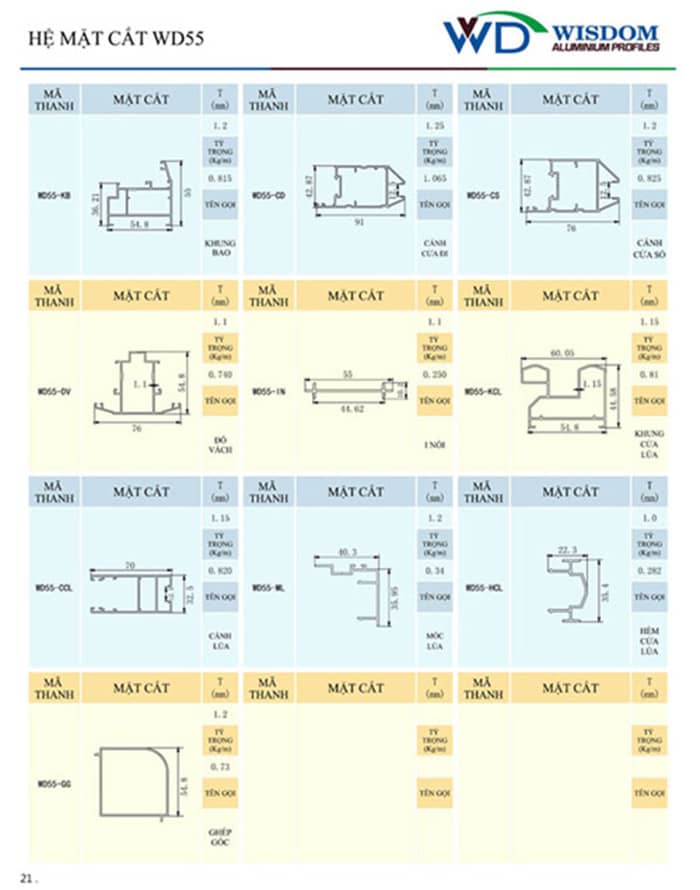

Mặt cắt nhôm wisdom hệ 55

Mặt cắt nhôm Wisdom hệ WD55.plus

Nhôm Wisdom hệ WD55.plus đây là hệ cải tiến của hệ WD55.

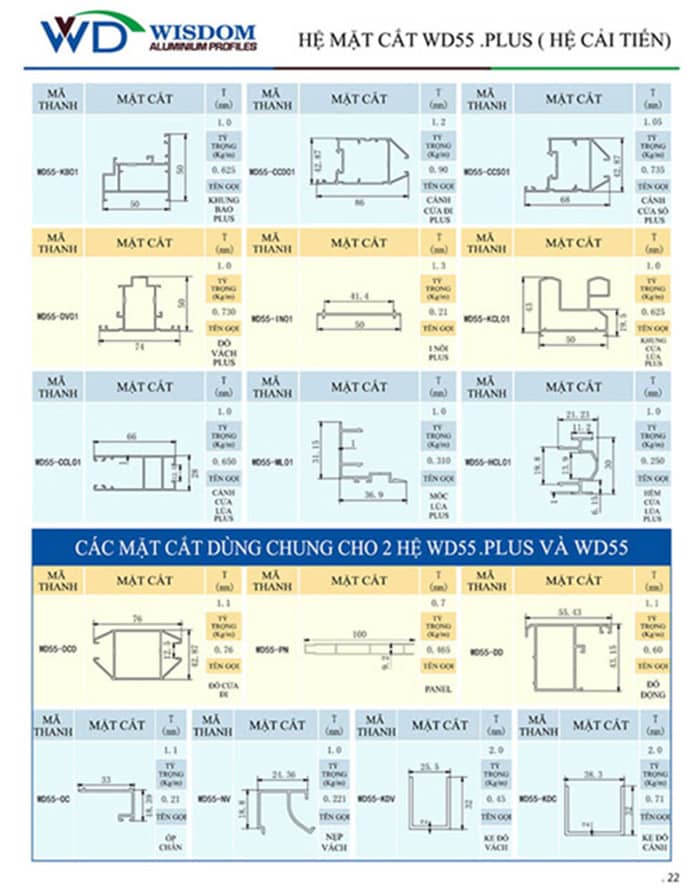

Mặt cắt nhôm wisdom hệ WD55.plus

Mặt cắt nhôm Wisdom hệ WD93

Hệ WD93 được sử dụng để lắp cho cửa đi mở quay và cửa sổ mở quay mở hất. Đặc biệt hệ WD93 phần khung bao được thiết kế để lắp kết hợp cách chống muỗi trên cùng một hệ cửa, vì vậy tạo ra được một sản phẩm  đẹp và đẳng cấp.

Mặt cắt nhôm wisdom hệ WD93 kèm lưới chống muỗi

Bản vẽ kết cấu cửa sổ mở quay nhôm wisdom hệ WD93 kèm lưới chống muỗi

Mặt cắt nhôm Wisdom hệ WD80

Hệ WD80 được thiết kế chỉ lắp cho cửa sổ và cửa đi mở trượt có thể lắp kèm lưới chống muỗi hoặc không. Đặc biệt với thiết kế khung trượt 3 ray bạn có thể lắp cho cửa trượt 3 cánh về 1 bên hoặc cửa trượt 6 cánh.

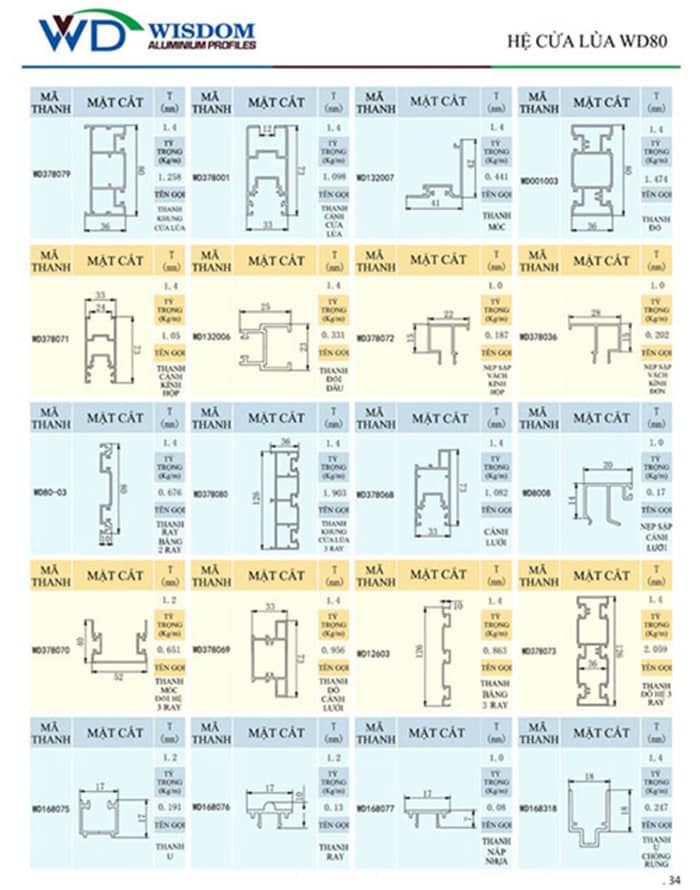

Mặt cắt nhôm Wisdom hệ WD80 hệ khung 2 ray và 3 ray

Bản vẽ cấu tạo cửa đi mở lùa 2 cánh hệ WD80 có lưới chống muỗi hệ 3 ray

Bản vẽ kết cấu cửa đi/ cửa sổ mở trượt 2 cánh hệ WD80 khung 2 ray

Mặt cắt nhôm Wisdom hệ WD75

Nhôm wisdom hệ WD75 chỉ được dùng để lắp cửa đi mở xếp trượt nhiều cánh, số cánh có thể lắp 3 cánh, 4 cánh, 5 cánh, 6 cánh, 7 cánh, 8 cánh, 10 cánh.

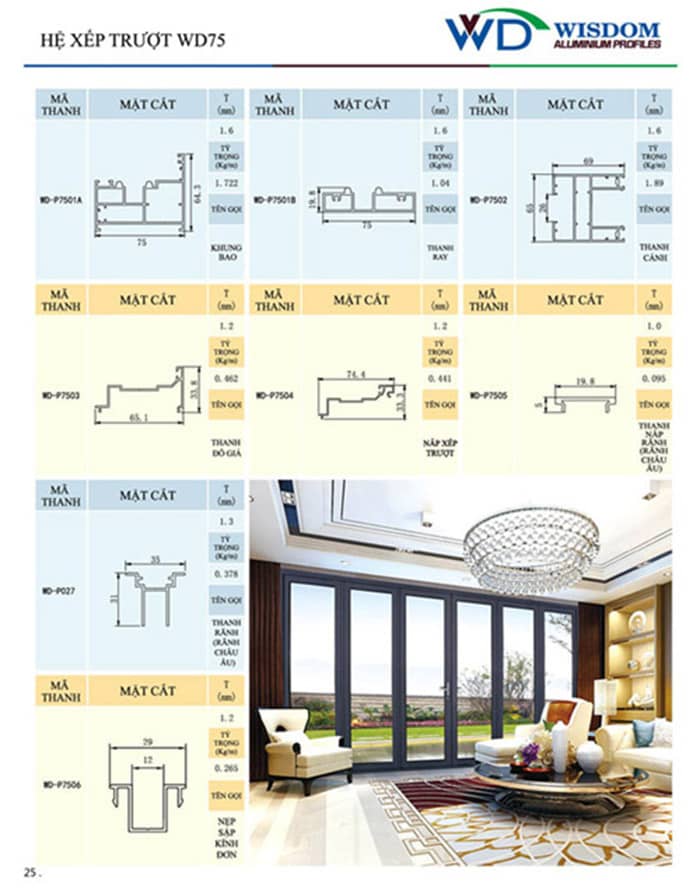

Mặt cắt nhôm wisdom hệ WD75 mở xếp trượt

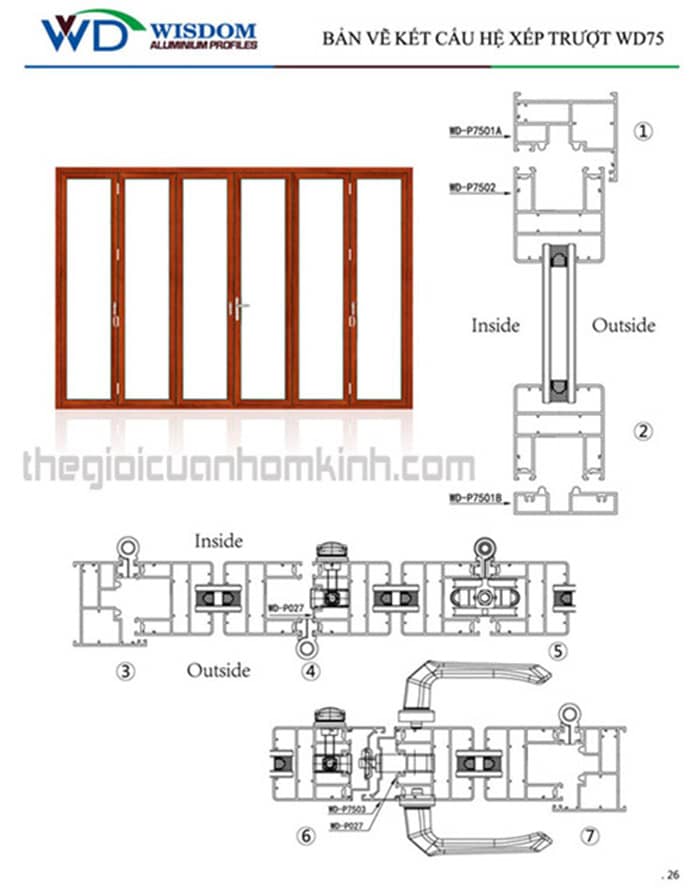

Cấu tạo cửa đi mở xếp trượt hệ WD75 nhôm wisdom
